1.适用规模

适用于深厚层全风化花岗岩地层的灌浆防渗处理，处理后地层透水率可抵达5Lu。

2.技术特点

1） 接纳现场过筛后的全风化花岗岩砂土，作为主要注浆原质料，替代大宗的水泥、膨润土等，原质料来源广泛，就地取材，大宗节省了工程质料本钱，降低了工程造价。

2） 接纳离析型浆液进行浆体关闭、高压脉动防渗灌浆工艺施工，通过一次性成孔、自下而上分段、高压、限量灌浆，形成竖直偏向上的阻水幕体，工艺简单，易于控制，处理效果好，岩体的透水率可降至5Lu以内。相关于已有的防渗处理要领，在施工经济性、便捷性及施工效果、环保性能等方面具有明显的优越性。

3） 处理深度抵达50m以上。

3.主要质料与设备

1）主要质料：

灌浆质料主要有全风化花岗岩土体、水泥、水以及外加剂等。

2）主要设备：

钻机：地质钻机；筛砂机：NTJ-I型；膏浆泵：GMJB等等。

4.工程应用实例

4.1莽山水库副坝帷幕灌浆防渗工程

4.1.1 工程概况

莽山水库位于湖南省郴州市宜章县境内的珠江流域北江二级支流长乐水上游，是一个以防洪、浇灌为主，兼顾城镇供水与发电等综合效益的大（2）型水利枢纽工程，水库正常蓄水位395m，总库容1.33亿m3。莽山水库工程副坝坝高41.1m，坝顶长124m，地层自上而下为：第四系残坡积含碎石砂土或粘土质砂，厚1.0～2.5m，系花岗岩风化产品；下伏基岩为燕山早期（γ52(1)）浅肉红色中、粗粒斑状黑云母花岗岩，局部绿泥石化。其中花岗岩全风化层具有球状风化和囊状风化的特征，全风化层厚度较大，最厚达44.7m；全风化层中夹杂着未完全风化的孤石，直径可达数米。其颗粒身分以粗砂为主，其中粘粒含量为10～15%、粉粒含量为10～21%、砾含量为10～16%、砂粒含量50～65%，为砾质中壤土。凭据钻孔压水试验结果，全风化花岗岩透水率为10～20Lu，属于弱～中等透水，小于5.0 Lu的相对隔水层埋深位于25.0～35.0m以下。

4.1.2  工程效果

对莽山水库副坝的全风化花岗岩进行灌前、灌后取芯及测试，透水率抵达小于5Lu标准，形成渗漏流稳定、耐久性好的帷幕结构体；

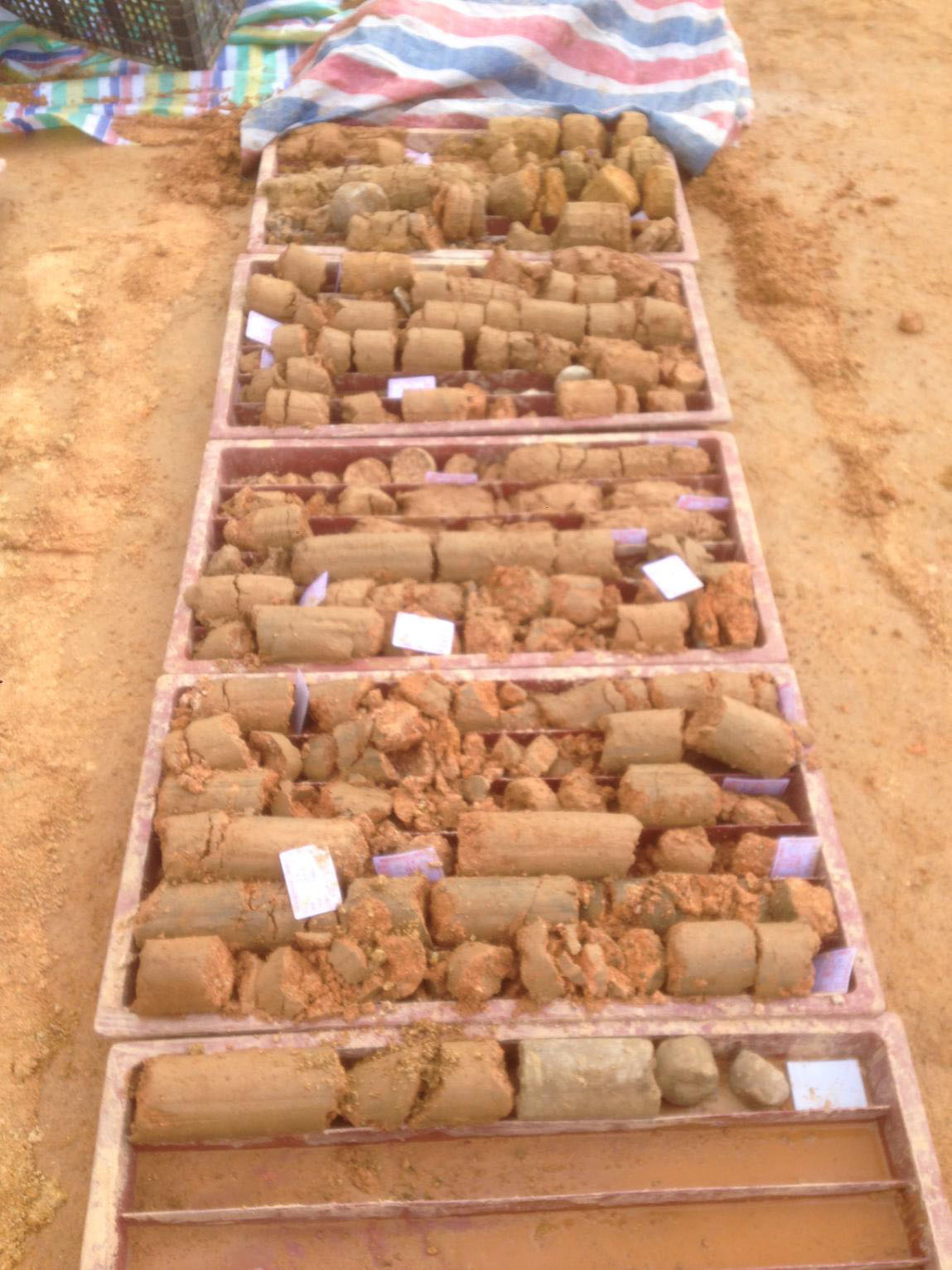

先导孔取芯照片

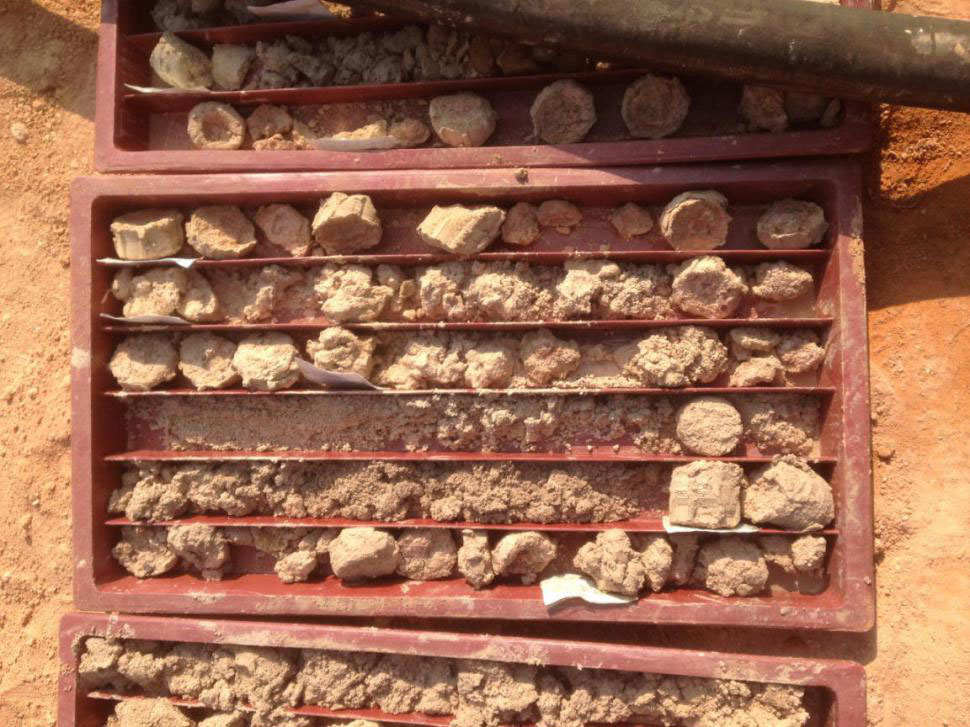

检查孔取芯照片
